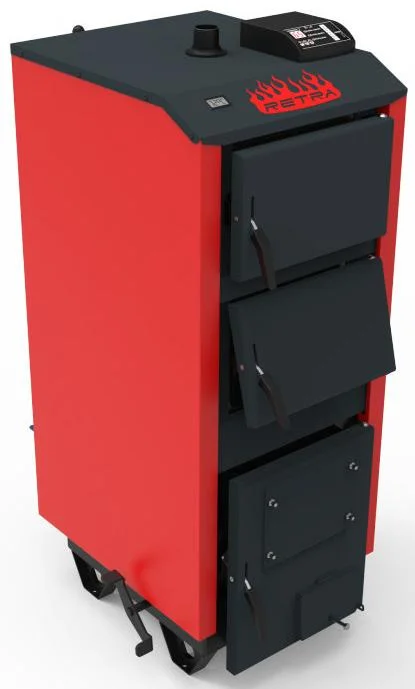

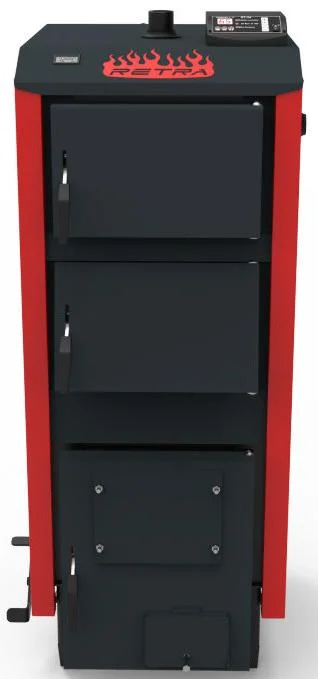

Котел твердопаливний Ретра-5М Standart Plus 15 кВт

Ретра-5М Plus 15 кВт — сталевий котел з ручним завантаженням для будинку до 150 м², який уже в комплекті має вентилятор наддуву і контролер. Автоматика стежить за горінням і вмикає насос опалення, а паливо — вугілля, дрова, брикети чи відходи деревини — закладають вручну.

Переваги Ретра-5М Plus на 15 кВт

• Топка на 76 л — 400 × 310 мм у плані і 610 мм заввишки.
• 67,5 л води в сорочці навколо топки і перегородок.
• Теплообмінник 1,9 м² — сталевий, з прямими перегородками над камерою згоряння.

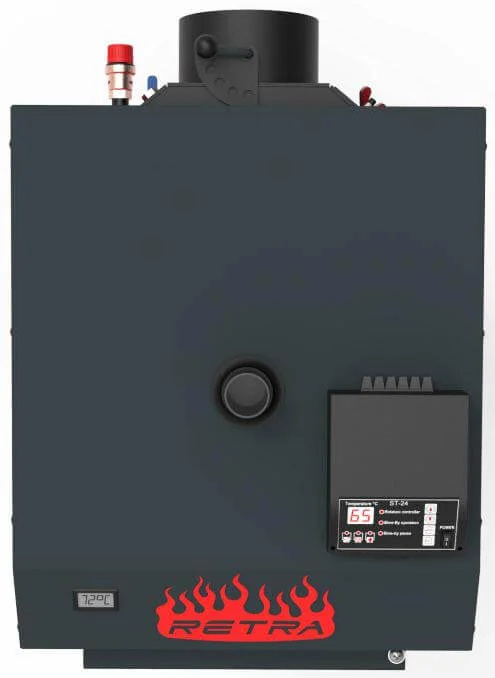

• Пульт ST-24 — керує вентилятором і насосом центрального опалення.
• Горизонтальні камери — менше конденсату з димових газів.
• Люк 280 × 205 мм — для завантаження палива.

Будова котла

Сталевий теплообмінник поділений на дві частини: знизу — камера згоряння з водоохолоджуваними колосниками, згори — конвективні канали. Під решітками — зольник; для піддувала, видалення попелу і чищення димових каналів є окремі люки. На газоході стоїть поворотний шибер, а вторинне повітря подають через форсунки і регулюють власним шибером.

Корпус 575 × 1290 × 840 мм

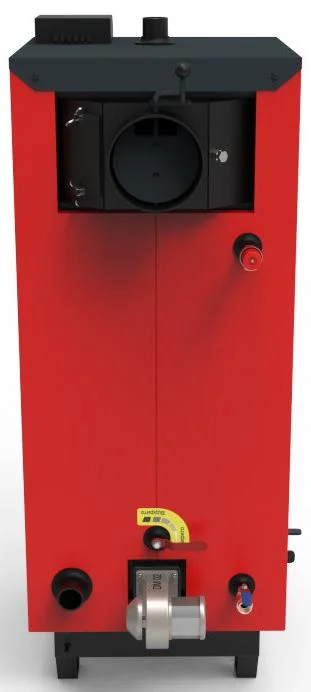

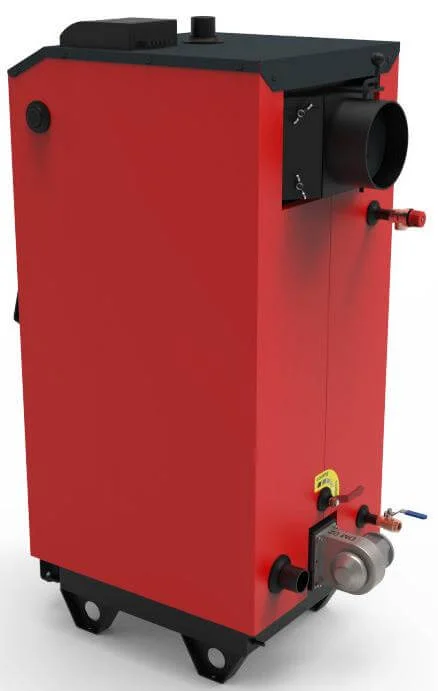

Твердопаливний котел на 15 кВт має 575 мм у ширину, 1290 мм у висоту і 840 мм у глибину та важить 238 кг. Вихід під димохід — 159 мм; димохід потрібен діаметром 180 мм і висотою не менше 7 м, розрідження за котлом — до 25 Па.

ККД

На кам'яному вугіллі ККД котла не нижчий за 83–86 %, на антрациті — за 86–90 %.

Під'єднання

Подачу і зворотку під'єднують на 1 ½", запобіжний клапан — на ½". Робочий тиск теплоносія — 0,2 МПа, вода на виході — до 95 °C. Для зливу передбачений патрубок з кульовим краном.

Комплектація Plus

Plus — це Ретра-5М, укомплектований вентилятором наддуву і контролером, який веде процес горіння і вмикає насос центрального опалення. До котла в коробці кладуть радіальний вентилятор, пульт ST-24, термометр, запобіжний клапан, кульовий кран, американку 1 ½", заглушку ¾" і гільзу під датчик.
