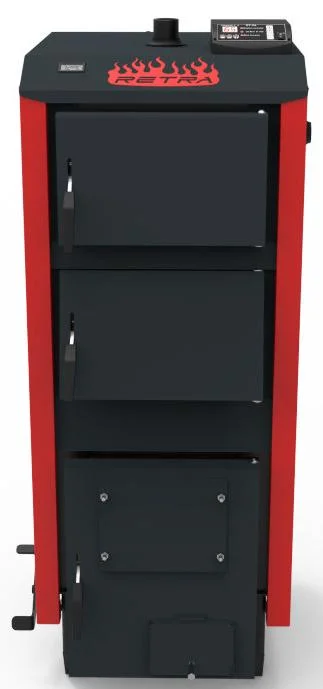

Котел твердопаливний Ретра-5М Standart Plus 32 кВт

Котел на 32 кВт з автоматикою для будинку до 320 м² — Ретра-5М Plus 32 кВт. Котел поставляється з радіальним вентилятором і пультом ST-24, який стежить за горінням і насосом опалення, і спалює вугілля, дрова, брикети та відходи деревини.

Чим відрізняється Ретра-5М Plus 32 кВт

• Топка на 155 л — 500 × 420 мм у плані і 740 мм заввишки.
• Великий люк завантаження — 380 × 240 мм.
• Теплообмінник 3,15 м² — з горизонтальними конвективними каналами.
• Колосники з водяним охолодженням — під ними зольник.
• Автоматика в комплекті — вентилятор і контролер.
• Пелетний пальник як опція — факельний, з бункером.

Корпус 680 × 1440 × 1030 мм

Твердопаливний котел Ретра-5М Plus на 32 кВт має 680 мм у ширину, 1440 мм у висоту і 1030 мм у глибину та важить 353 кг. Від моделі на 25 кВт він ширший на 45 мм і глибший на 100 мм, а топка в ньому ширша — 420 мм замість 380 мм — і вища.

Тяга

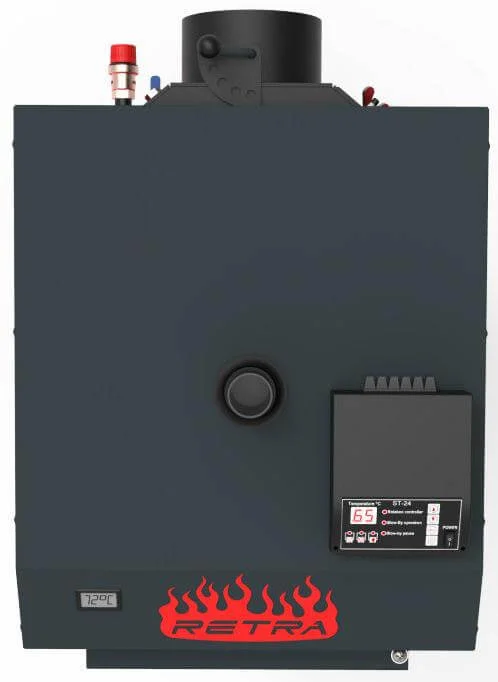

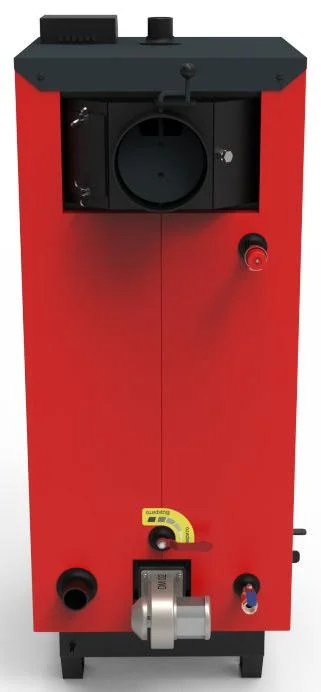

Розрідження за котлом на 32 кВт — не більше 40 Па, тоді як моделі на 10–25 кВт розраховані на 25 Па. Сам димохід потрібен діаметром 200 мм і заввишки не менше 8 м. У комплекті Plus — радіальний вентилятор, пульт ST-24, термометр, запобіжний клапан, кульовий кран і гільза під термодатчик.

Паливо і ККД

На кам'яному вугіллі нижня межа ККД — 83–86 %, на антрациті — 86–90 %. Дрова, брикети й відходи деревини теж підходять.

Підключення

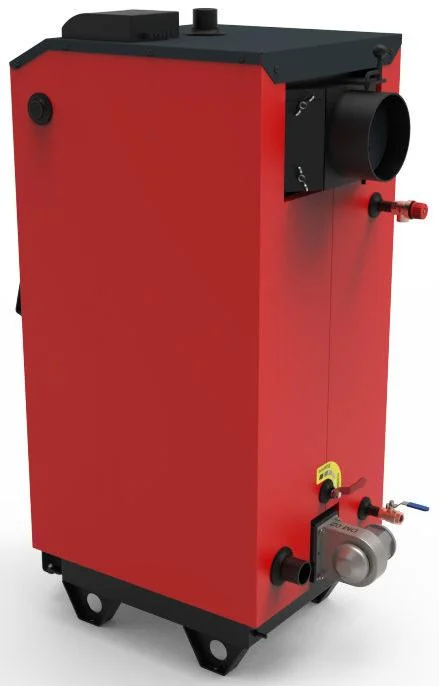

Подачу і зворотку під'єднують на 1 ½", запобіжний клапан — на ½". Робочий тиск теплоносія — 0,2 МПа, вода на виході — до 95 °C, на вході — не холодніша за 55 °C. Живлення автоматики — 220 В.

Будова котла

Сталевий теплообмінник має дві частини: знизу — камера згоряння, згори — прямі перегородки, що утворюють конвективні канали. Стінки і перегородки охолоджує вода. Димові гази проходять канали і потрапляють у димохід, а горизонтальне розміщення камер зменшує їх конденсацію і продовжує термін служби котла.
